Services de déploiements des postes (MDT/WDS)

---

Table des matières

• Solutions possibles
• Prérequis
• WDS
• MDT

---

Solutions possibles

WDS : Windows Deployment Services

• Intègre un service PXE et TFTP
• Permet aux machines ciblées de démarrer via le réseau et de déployer une image standard ou personalisée
• Fourni avec Windows Server

MDT : Microsoft Deployment Toolkit

• Ensemble d’outils liés au déploiement de Windows
• Peuvent être utilisés pour automatiser les tâches de déploiement
• Installeur téléchargeable sur le site de Microsoft "<liens à ajouter>"

ConfigMgr : Configuration Manager

• Solution « haut de gamme » pour la gestion des systèmes et applicatifs
• Pour le suivi, le déploiement et la mise à jour des appareils sur toute leur durée de vie
• Initialement dans la suite System Center (SCCM), maintenant dans Microsoft Endpoint Manager

---

Prérequis

• Active Directory pour la gestion centralisée des utilisateurs et ressources
  • liens vers la fiche de mise en place d'un active directory
• DNS pour la résolution des noms en adresses IP
  • liens vers la fiche de mise en place d'un dns
• DHCP pour la fourniture d’adresses IP
  • liens vers la fiche de mise en place d'un dhcp

---

WDS

Objectifs et limites du service WDS

Objectifs

• Fournir les informations nécessaires à l’amorçage de postes clients via le réseau - Héberger des images d’amorçage et d’installation et les transmettre aux clients
• Intégrer des pilotes à des images

Limites

• Ne permet pas l'automatisation des installations
• Ne permet pas de pousser les installation de programme tiers automatiquement sur les machines
• Nécessite MDT pour être pleinement utilisable en entreprise

---

Installation du rôle WDS

Rôle à ajouter:

• Services WDS

Service du Rôle à installer:

• Serveur de déploiement
• Serveur de transport

Paramétrage de base:

• ajouter le serveur au réseau cible
• prévoir une partition spécifique pour héberger la gestion du service

---

Config initiale

• Ouvrir la console de gestion



  • faire un clic droit sur le serveur puis sur Configure Server



• Renseigner

  • Le contexte de mise en oeuvre du service en ou hors contexte de domaine
  • Le dossier de partage des données du service (images) : prévoir un espace disque dédié et disposant d’une capacité suffisante
  • La configuration de restriction de réponse du serveur PXE : pour tous ou ciblage de certains hôtes

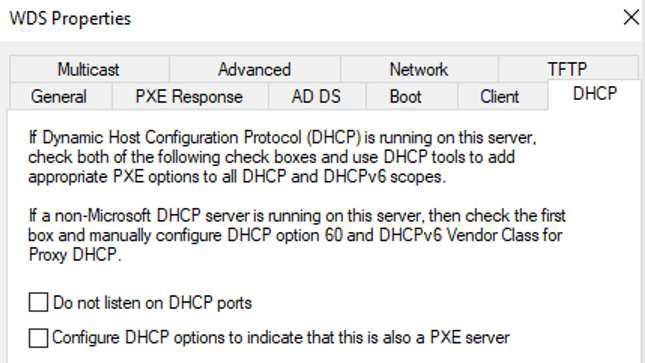

• DHCP:

  • Si le serveur faisant WDS fait également DHCP, cocher les 2 cases de l’assistant, dans le cas contraire, les laisser vides.

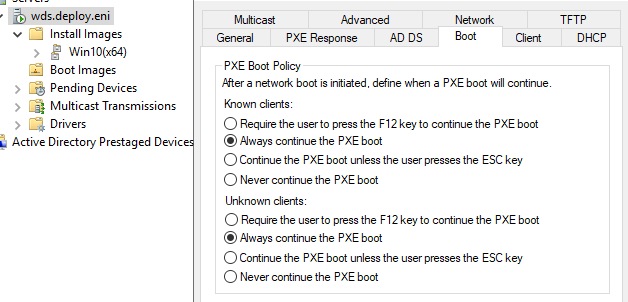

• Boot

  • Si l’on souhaite que les clients DHCP accrochent le PXE sans action particulière, le paramétrage suivant est à réaliser



---

Ajout d’image de démarrage

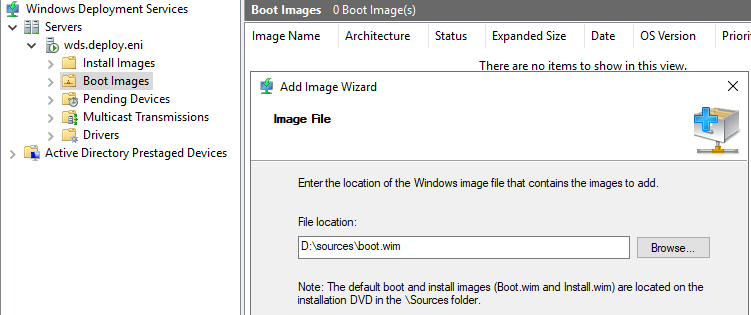

• Depuis la console de gestion WDS faire un clic droit sur le conteneur d’images de démarrage
  • Cliquer sur Ajouter une image de démarrage

    • Indiquer le chemin du fichier WIM souhaité

      • Cela peut être le fichier boot.wim du répertoire Sources du média d’installation de Windows (exemple: explorer un cd d’install)



---

Ajout d’image d’installation

• Depuis sa console de gestion faire un clic droit sur le conteneur d’images d’installation
• Cliquer sur Ajouter une image d’installation
  • Une image d’installation doit être associée à un groupe d’images
  • Si celui-ci n’est pas créé en amont, l’assistant permet de le créer
• Indiquer le chemin de l’image WIM
  • Il est possible de cibler le fichier install.wim du média d’installation
  • Ou d’indiquer le chemin d’une image WIM précédemment capturée
  • Ou de toute autre image WIM d’installation

⚠️ Si dans le média d’installation il n’y à pas de install.win mais un install.esd il faut procéder à une conversion via powershell

Conversion install.esd

• se placer dans le dossier ou est le fichier .esd
• Récupération des versions de Win contenues dans l'esd

dism /Get-WimInfo /WimFile:install.esd

• Création du fichier install.win

dism /export-image /SourceImageFile:install.esd /SourceIndex:X_VERSION_DE_WINDOWS /DestinationImageFile:install.wim /Compress:max /CheckIntegrity

⚠️ le numéro de la version que l'on souhaite ajouté à WDS est à saisir en lieu et place de X_VERSION_DE_WINDOWS dans la commande ci-dessous

---

Création d’un image de capture

⚠️ Une image de capture est une image de boot spécifique qui va permettre de capturer l’installation d’une machine sysprepé en gardant ses spécificitées (partages, logiciels,…)

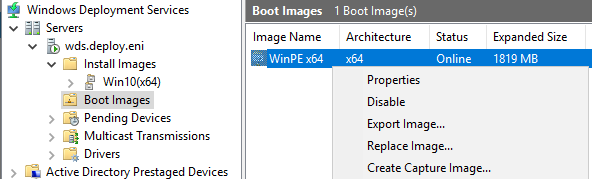

• Depuis une image de boot:

  • faire un clic droit et choisir Créer une image de capture

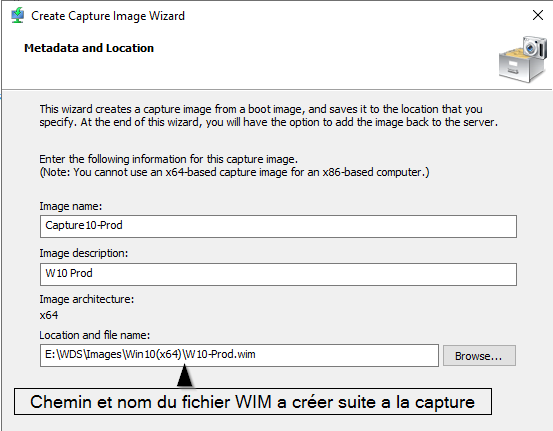

    • L’assistant de création d’image de capture se lance
    • Renseigner un nom et un chemin de stockage de l’image à capturer



• Cliquer sur Ajouter une image d’installation

  • Une image d’installation doit être associée à un groupe d’images
  • Si celui-ci n’est pas créé en amont, l’assistant permet de le créer

• Indiquer le chemin de l’image WIM

  • Il est possible de cibler le fichier install.wim du média d’installation
  • Ou d’indiquer le chemin d’une image WIM précédemment capturée
  • Ou de toute autre image WIM d’installation

---

Capture d’un image sysprepé

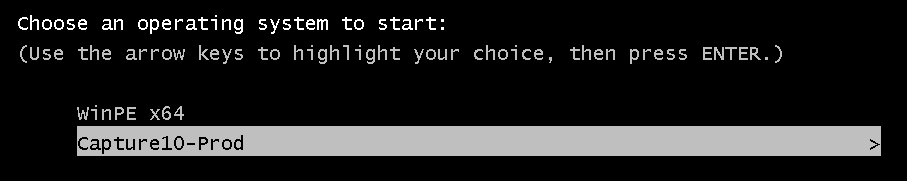

• booter la machine à capturer en PXE depuis l’image de capture

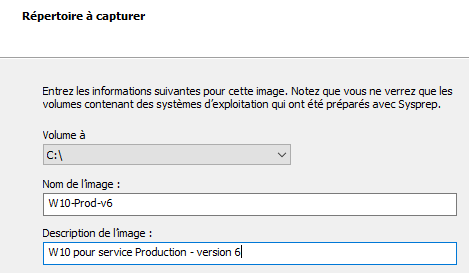

• Après avoir ciblé le volume sur lequel se trouve le système d’exploitation à capturer, associer un nom à cette image

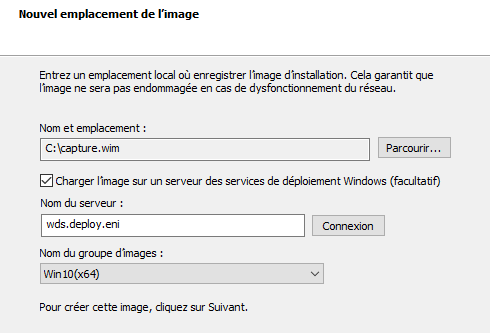

• Renseigner ensuite

  • Le chemin du répertoire local dans lequel sera stocké l’image de capture durant sa création

  • Le groupe d’image dans lequel sera stocké la capture dans WDS



---

MDT

Installation MDT

• MDT nécessite des composants complémentaires
  • Windows ADK - Windows Assessment and Deployment Kit liens windows ADK à jouter
  • WinPE – Windows Preinstallation Environment liens windows PE à ajouter
• Procédure:

  • Télécharger les dernières versions sur le site de Microsoft

  • Lancer l’installeur

    • Nécessite une connexion Internet
    • Un mode hors ligne est proposé

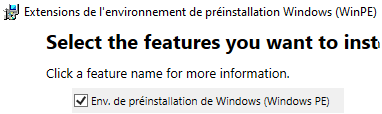

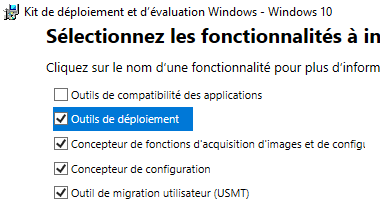

  • Sélectionner les composants souhaités pour ADK

    • Au minimum installer les fonctionnalités cochées ci-dessous





---

Configuration initiale MDT

• Ouvrir la console de gestion Deployment Workbench

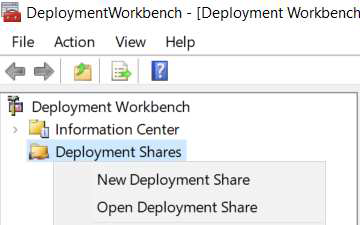

  • faire un clic droit sur Deployment Share puis New Deployment Share



• Renseigner

  • Le chemin du dossier de déploiement
    • Celui-ci pourra être créé (si inexistant)
  • Le nom et la description du partage

    ⚠️ Prévoir un espace disque suffisant

• L’assistant propose ensuite de passer un ensemble d’étapes d’installation

  • Les choix sélectionnés sont traduits en paramètres de configuration dans le fichier CustomSettings.ini
    • ⇒ donc pas la peine de s’y interesser à cette étape

---

Paramètrage du Partage de déploiement

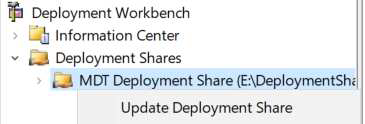

⚠️ Une mise à jour du partage déploiement est nécessaire après toute modification

• Les paramétrages sont disponibles dans les propriétés du partage de déploiement
  • Onglet General
    • Paramètres généraux et activation du multicast (via WDS)
  • Onglet Rules
    • Configuration des fichiers Bootstrap.ini et CustomSettings.ini
  • Onglet Windows PE
    • Paramétrage des médias de démarrage (x86 et x64)
  • Onglet Monitoring
    • Activation du suivi des déploiements dans la console de gestion

---

Image de démarrage

• Contrairement à WDS, c’est généré à partir du partage de déploiement
  • Format WIM et ISO disponibles, pour les architectures 32 et 64 bits
  • Fichiers stockés dans le répertoire Boot de l’arborescence du partage de déploiement

---

Ajout d’image d’installation

• Une image de système d’exploitation à déployer doit être associée au partage de déploiement

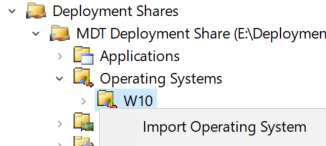

  • Pour en ajouter une, faire un clic droit sur le conteneur Operating Systems puis Importer
  • Plusieurs choix sont alors proposés par l’assistant

    • Indiquer un chemin de média d’installation

    • Indiquer le chemin d’un fichier WIM ciblé

    • Aller chercher dans les images intégrées au service WDS ⇒ si un WDS existe c’est ça qu’il faut choisir.



---

Automatisation de déploiement

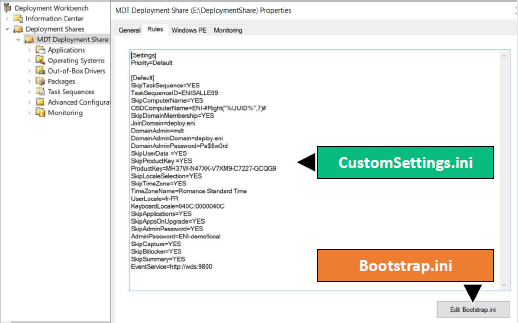

⚠️ Bootstrap.ini et Customsettings.ini sont accessible via les propriétés du partage de déploiement onglet Rules

Bootstrap.ini

• Agit sur le boot lors du déploiement (Win PE)
• Ce fichier contient les informations nécessaires à l’environnement Windows PE
  • Pour permettre l’accès au partage de déploiement
  • [optionnellement] pour paramétrer l’environnement WinPE
• Pour la prise en compte des modifications de ce fichier, il est nécessaire :
  • Dans MDT, de mettre à jour le partage de déploiement,ce qui regénère l’image de boot MDT (LiteTouchPE_x64.wim)
  • Dans WDS, de remplacer l’image de démarrage correspondante
• exemple de Bootstrap.ini:

      [Settings]
      Priority=Default
      [Default]
      DeployRoot=\\WDS\DeploymentShare$
      UserID=mdt
      UserDomain=deploy.eni
      UserPassword=Pa$$w0rd
      KeyboardLocale=fr-FR
      KeyboardLocalePE=040c:0000040c
      SkipBDDWelcome=YES


Customsettings.ini

• Agit sur le déploiement (installation windows)
• Un grand nombre de paramètres peut être renseigné dans ce fichier
• L’exemple ci-dessous permet d’automatiser le processus de déploiement du système à déployer
• La mise à jour de ce fichier ne requiert pas la mise à jour du partage de déploiement
• exemple de Customsettings.ini:

      [Settings]
      Priority=Default

      [Default]
      #Interactivité avec l'installateur
      SkipTaskSequence=YES
      TaskSequenceID=ENISALLE09
      SkipUserData =YES
      SkipApplications=YES
      SkipAppsOnUpgrade=YES
      SkipAdminPassword=YES
      AdminPassword=ENI-demo!local

      #Nommage et Domaine
      SkipComputerName=YES
      OSDComputerName=ENI-DEMO
      SkipDomainMembership=YES
      JoinDomain=deploy.eni
      DomainAdmin=mdt
      DomainAdminDomain=deploy.eni
      DomainAdminPassword=Pa$$

      #Paramètres régionaux
      SkipLocaleSelection=YES
      SkipTimeZone=YES
      UserLocale=fr-FR
      KeyboardLocale=040C:0000040C
      TimeZoneName=Romance Standard Time
      SkipCapture=YES
      SkipBitlocker=YES
      SkipSummary=YES

      #Activation Windows
      SkipProductKey=YES
      ; clé KMS pour W10 Pro N
      ProductKey=MH37W-N47XK-V7XM9-C7227-GCQG9


Task Sequence

• La séquence de tâches permet d’automatiser la réalisation des actions réalisées pendant le déploiement

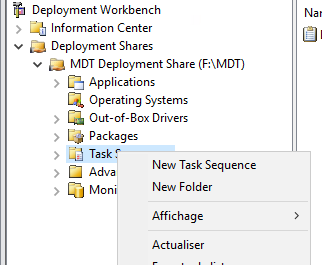

• Click droit sur l’UO task sequence du partage de déploiement

  • puis new Task Sequence



  • un assistant s’ouvre la paramétrer.

  • Elle peut être modifier après création

Déploiement d’applications

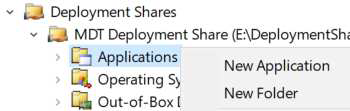

• Click droit sur l’UO application du partage de déploiement

  • puis new application

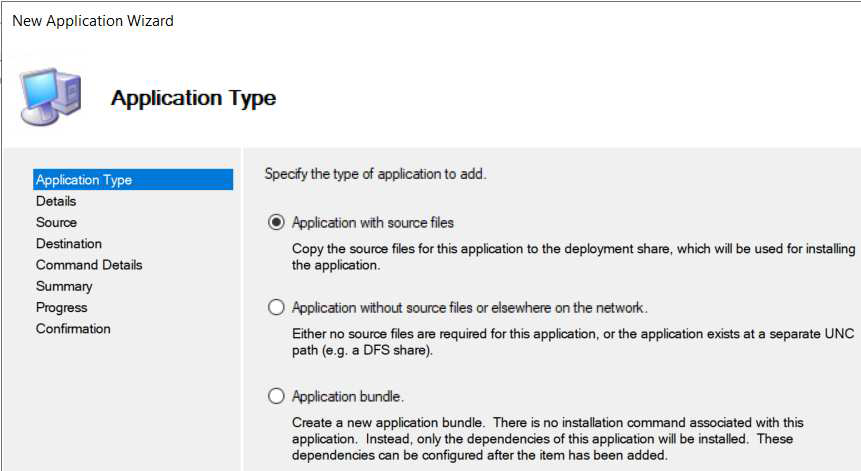

  • Etape 1 : Application Type

    • Indiquer si l’on fournit l’installeur à l’assistant qui se charge de l’importer dans la structure du partage de déploiement

    • Ou

    • Si l’application est à disposition sur un partage réseau

    • Ou

    • S’il s’agit d’un groupe d’applications



  • Etape 2 : installateur

    • Les caractéristiques de l’application



    • Le chemin de répertoire dans lequel se trouve l’installeur (créer un répertoire dédié)

    • Le nom du dossier qui sera créé dans l’arborescence du partage de déploiement et contiendra l’installeur

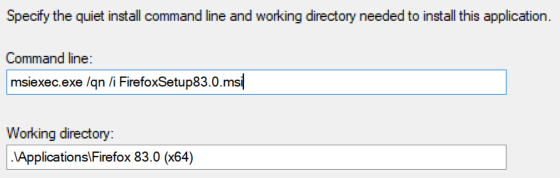

    • La commande permettant l’installation silencieuse et non interactive de l’application

      • exemple



  • Etape 3: associer l’application à un task sequence

    • Une ou plusieurs applications peuvent être associées à une séquence de tâches pour être installées après le déploiement du système

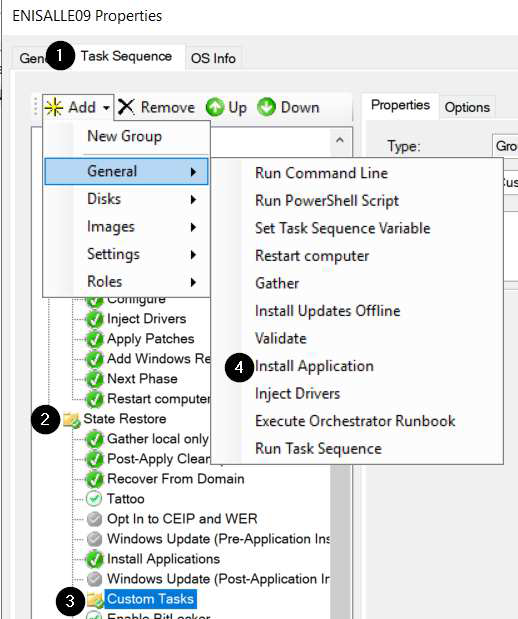

    • La capture ci-contre présente le cheminement permettant d’ajouter une application à installer à une séquence de tâches.

    • Enfin, cocher la case Install a single application et la cibler



---

Sécurité du déploiement

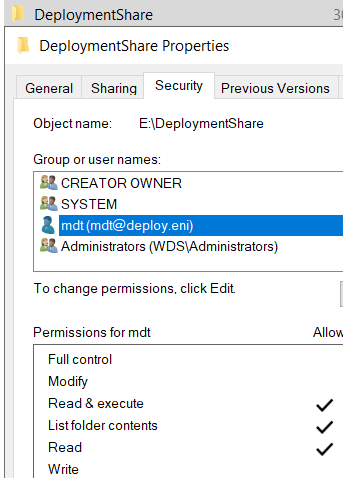

• L’accès aux ressources du partage de déploiement peut être restreint
  • Un compte de service peut être utilisé
  • Au moyen d’entrées de contrôle d’accès configurées

    • Sur le partage ou

    • Via les autorisations NTFS
